钢格板的表示形式即钢格板中字母数字表示的意思

发布日期:2019-04-18  总浏览:

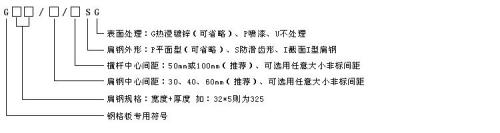

       钢格板图纸中出现的一些字母、数字都是表示什么呢?我们来了解一下



       例如: w-压焊钢格城”在标记中可省略): I-一压锁钢格板。注: 2承载扁假中心问距,mm注: 3横杆中心间距,mm

注: 4承载扁钢外形标记: F- - 扁钢(在标记中可省略)↓1一I型例: S-齿行 扁钢。

注: s表面处理状态标记G一热浸镀锌 (在标记中可省略):一徐漆U-表面不作处理。2.2 标记示创

钢格板的承载扁钢为I型钢,截面尺寸为75 mmx7 mmx4 mm,承载扁钢中心间距为30 mm,横杆中心间距为50 mm,构造型式为压焊钢格板,表面不处理,其标记为:

                      钢格板G757/30S0WIU YB/T 4001.1- 2007

       钢格板承载扁钢的平面尺寸为30 mmx2 mm,中心间距为20 mm,横杆中心间距为33 mm,构造型式为压锁钢格板,表面热浸镀锌处理其标记为:

                  钢格板G302/20/33L YBT 4001.1 -2007

注:以上标记示创仅表示钢格板的型号。选用锅格板出图时,度在图样中标明承载方向(编制长度方向。见围3),

并在技术要求中按标记示例给出制格板的型号:选用钢格板如果不出图,除给出钢格板的型号外还应说明承载方向。
