排水地沟盖板的类型介绍

发布日期:2019-05-29  总浏览:

   钢格板沟盖板是用在人行道、车行道、庭院、或建筑物的地面作为水沟、地下通道、管线沟风井、采光井、检查井等的盖板。

   钢格板沟盖通常由固定的框和活动的钢格板盖板组成。根据需要可以配上紧固机构或防盗装置。

   沟盖板的类型有以下几种:

   1.GT型普通侧沟、横断沟钢格板盖板

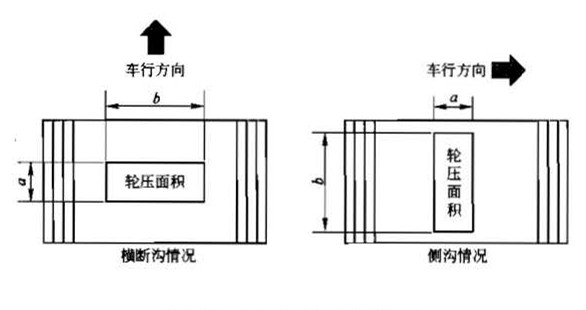

       车行道钢格板盖板根据车型方向分为侧沟盖和横断沟盖,承载扁刚与车行方向垂直的称为侧沟盖,承载扁钢与车行方向平行的称为横断沟盖。如图:

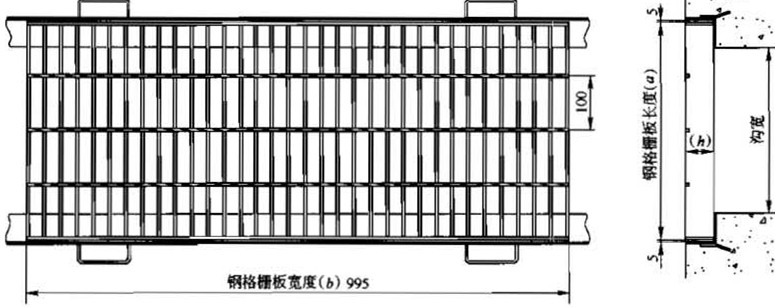

   GT型钢格板沟盖适用于除公路外的道路场合,一般车流量不大。当作为横断沟沟盖使用时,需考虑沟盖板跳起的危险,应采用螺栓固定沟盖板,钢格板沟盖防腐表面处理均采用热镀锌处理。GT型钢格板沟盖板如下图所示:


   GT 型钢格板沟盖板适用于带支座沿口(T型沟)的沟上,沿口通常用角钢砌护。钢格板沟盖一般选用G303/30/100型,也可采用其他型号,公共场所的钢格板沟盖,宜采用横杆间距为50毫米的型号,是否采用齿形扁钢和I型钢格板沟盖有供需方商定。



   2.GU 型钢格板沟盖

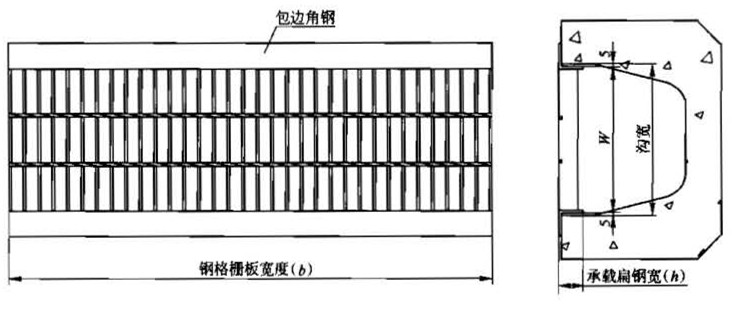

   对于大多数普通混凝土砌制的无沿口沟,采用U型的沟盖板简单与节约,不需要特殊的沟沿口。荷载T-6/T-14时,沟上沿口建议埋设角钢,同时也可采用预制的U型沟砌块构筑水沟,有效防止污水向大地的渗漏,这种预制的U型沟也可采用本型沟盖板。当需要过车时,U型沟盖板格栅仅用于侧沟。GU型沟盖板如下图所示:


   3.GM型井孔钢格板沟盖板

   GM型井孔沟盖板用于道路园区等市政设施的雨水井、沉沙井、下水井、污水井等给排水井孔或气孔、人孔的沟盖板,GM型井孔钢格板盖板一般可设计成可翻式,通常可翻的启闭角为110°。带铰销的钢格板沟盖不仅防盗而且简化的施工程序。

   为了提高GM 钢格板沟盖的抗冲击力,GM型井孔钢格板沟盖一般采用横杆间距为50毫米的钢格板来制作。

   GM型沟盖板如下图:


   也许您还行了解平台钢格板、踏步板、不锈钢钢格板.......
