热镀锌网格板在水泥厂的应用

发布日期:2019-09-18  总浏览:

热镀锌网格板就是被大家熟知的热镀锌钢格板,有的地方也叫热镀锌铁格栅,格栅板等。货品一样只是在不同地域有不同叫法。热镀锌网格板以经济实用,坚固耐用的特点得到各业的广泛应用与推广。网格板在水泥厂的用处也是很大的,下面我们来了解一下:

  1.构造

1网格板由负载扁钢和横杆按一定的间距经纬排列而成格栅,经向为负载扁钢,即钢格板的长度方向纬向为横杆,即钢格板的宽度方向。

2在负载扁钢和横杆的每个交点处,应通过焊接、铆接或压锁将其固定。

3网格板的焊接优先采用压力电阻焊,也可采用电弧焊。

4网格板的压锁可采用压力机将横杆压入负载扁钢将其固定

5网格板应根据用户的需要,加工成各种尺寸的形状。

6负载扁钢的间距和横杆的间距可由供需方根据设计要求确定。作工业平台,建议负载扁钢的间距不得

大于40mm,横杆间距不得大于165mm

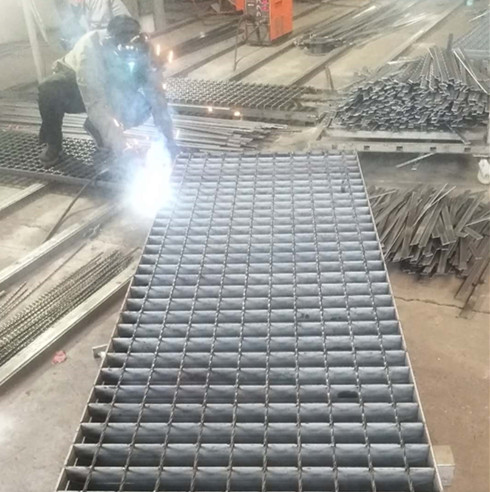

7在负载扁钢的端头,应使用与负载扁钢同规格的扁钢进行包边。在特别使用的场合,可使用型钢或直接用挡边板包边,但包边板的截面积不得小于负载扁钢的截面积。包边采用焊高不小于负载扁钢厚度的单面贴角焊,焊缝长度不得小于负载扁钢厚度的4倍在包边板不承受荷载的情况下,允许间隔4根负载扁钢焊接一处,但间距不得大于180mm在包边板承受荷载的情况下,不允许间隔焊接,而且必须满焊。楼梯踏步板的端边板必须单面满焊。与负载扁钢同向的包边板,必须与每一根横杆焊接。钢格板中的切口、开孔等于或大于180m的,应作包边处理。楼梯踏步板如有前沿包边护板,必须贯穿整个踏步

8网格板的负载扁钢,可采用平面扁钢、I型扁钢或纵剪带钢网格板的负载扁钢,可以带有齿型,以增加钢格板的防滑力,齿型尺寸如图2所示,在每100mm内不能少于5齿。

2.适用的场合

适用处包括:立磨·增湿塔·收尘器.提升机·喂料机等设备的检修平台:支撑皮带输送机·螺旋输送机链式输送机、空气输送斜槽的走廊和平台;电缆桥架走廊:建筑物之间的联结通道:各种设备的巡检通道楼梯(窑尾框架内的楼梯除外)等.

3 设计要求

钢格板的荷载能力应满足设计的安全荷载要求单人通行的走道板·其均布荷载能力不小于 3.0kN/m*双向通行的走道板,其均布荷载能力不小于5.0kN/m*;高密度人行走道板, 其均布荷载能力不小于7.5kN/m?;对交通道路上使用的钢格板,轮压增加 10%·均 布荷载能力应相应增加 25%·

本厂主要产品还有:沟盖板、钢格板、踏步板、平台钢格板等。
