钢格板沟盖的设计计算

发布日期:2019-05-30  总浏览:

   钢格板沟盖板的设计计算基本出发点是按照钢格板沟盖中弯矩作为最大荷载,计算式将轮荷载按车轮接地面积平均分配在承载扁钢上,算出每根承载扁钢的弯曲应力不超过扁钢的强度设计值时,即视为满足强度要求。应同时计算最大饶度,对于车行道沟盖板,饶度应不大于跨距的1/500。

    强度计算:

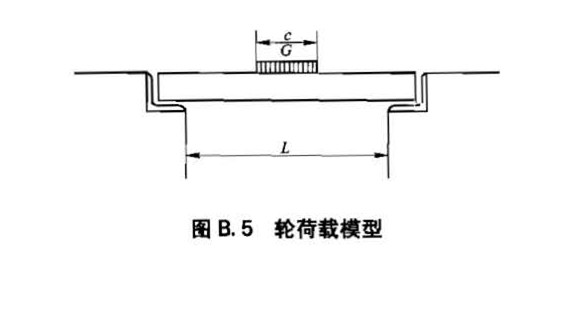

    轮荷载可简化为如图所示的模型:

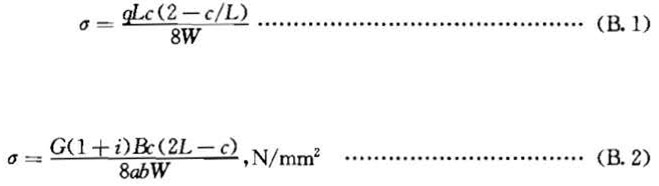

    由B.1得出B.2

    对于横断沟盖,i取0.4,侧沟盖i取0,当C≥L时吧,取C=L。

    图B.5、式B.1、式B.2中:

    C——跨度方向上的车轮着地宽度,单位为毫米。

    L——支撑距离(跨距),单位为毫米。

    G——后轮荷载,N。

    B——承载扁钢中心距,单位为毫米。

    i——冲击系数。

    W——承载扁钢截面抵抗距,单位为立方毫米。

    ab——车轮面积,单位为平方毫米。

    饶度计算:



   式中:

    q=GB/ab

    E——钢材的弹性模量,E=206*10³N/mm²

    I——截面惯性距,对于扁钢I=bt³/12

    上面就是关于钢格板沟盖的一些设计依据,根据以上算式就可以核算出钢格板沟盖板的使用规格与型号,能够正确指导用户选择合适的钢格板沟盖板。

    我厂主要产品除钢格板沟盖以外还有平台钢格板,踏步钢格板、插接钢格板、镀锌格栅等。
