楼梯踏步的结构形式与尺寸

发布日期:2019-06-03  总浏览:

   楼梯踏步板的结构形式和尺寸介绍:

    1.常用楼梯宽度为700㎜、800㎜、900㎜;最小宽度为600㎜,最大宽度不超过1200㎜。



      (1)对于单人通过的楼梯,其两斜梁和护栏之间的宽度应不小于600㎜。

      (2)当楼梯频繁承受几个人同时交叉通过,或用作人员的撤离路线时,楼梯宽度应该增加到1200㎜。


    2.楼梯踏步板采用钢格板制作,钢格板型号可根据荷载表选用。


      (1)楼梯踏步板的突沿处应能承受1.5KN的荷载,当宽度不大于1200毫米,该荷载作用在100毫米*100毫米的面积上,当宽度大于,1200毫米,在没对称的600毫米处加荷载1.5KN,楼梯踏步板的饶度应不超过跨距的1/500.

      (2)踏步板和梯段平台应具有一定的防滑性能,所以此处选用齿形钢格板为好。齿形钢格板防滑性能高,价格也不会高,是平台钢格板和踏步板的不二良选。

      (3)相邻的上下两块楼梯踏步板的垂直投影的搭接部分不小于10毫米。

      (4)踏步板与梯梁的链接采用焊接与螺栓固定,采用螺栓固定时,螺栓规格不得小于10毫米。采用螺栓安装时需选用T2或T4,踏步板。


   楼梯钢格板是钢格板的用于平台的一种楼梯,根据安装方式,一般的有焊接固定和螺栓固定两大类型,直接焊接到龙骨上的,不需要加踏步板的侧板,相对比较经济而用但是不易拆解,螺栓固定的踏步板两边需要加哼的侧板,在侧板上打眼.踏步板安装是直接由嫁栓固定,可重复回收再利用规格:


      1. T325/30/100的踏步板 适用于宽度大于500mm不大于900mm2. T255/30/100的踏步板:适用于宽展大于800mm不大于1500mm常用种类:

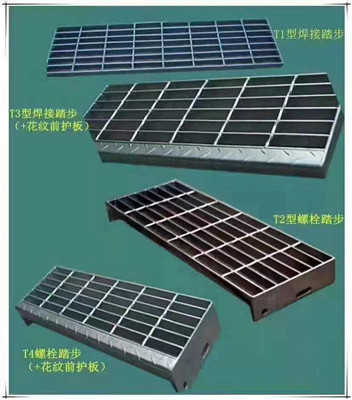

      1. T1踏步:由负载扁钢和横杆按定间距经纬排列,一般钢格板焊接固定。


      2. T2踏步:由负载扁锅和横杆技定间距经纬排列, 两边带侧板螺栓固定的踏步。


      3. T3踏步负载扁锅和横杆按-定间距经纬排列,带有不同防清前护板的踏步。


      4. T4踏步:负载扁钢和横杆按定问距经纬排列, 带有不同防滑前护板和侧板螺栓固定的踏步。

   质量要求:


      1、踏步板公差要求:踏步板长魔共差范围为0-(-3)mm,踏出板宽度公差范围为( 3mm)-3mm,

      2.踏步板焊接要求:前护板和包边与每根受荷扁例的焊接缝为不小于3mm的角焊。


    我厂主要产品还有沟盖板、井盖板等。可回到网站首页继续观看。
